La prise OBD sert de point d’entrée pour le diagnostic électronique d’une voiture. Quand un voyant moteur s’allume, quand un lecteur refuse de se connecter ou quand il faut vérifier un véhicule avant achat, c’est souvent par elle que tout commence. Encore faut-il savoir où elle se cache, ce qu’elle peut dire, et ce qu’elle ne dira jamais à elle seule.
À quoi sert réellement une prise OBD ?
OBD signifie On-Board Diagnostics, soit diagnostic embarqué. La prise OBD, aussi appelée port OBD ou prise de diagnostic, permet de dialoguer avec les calculateurs du véhicule à l’aide d’un lecteur OBD, d’une valise de diagnostic ou d’une application mobile reliée à un boîtier compatible.
Son usage le plus courant consiste à lire des codes défaut, souvent appelés codes DTC. Ce sont des références enregistrées par l’électronique lorsqu’un système détecte une anomalie, sur la pollution, l’allumage, l’injection, un capteur ou la transmission selon les véhicules et l’outil utilisé. Un code ne remplace pas un diagnostic mécanique, mais il donne une piste de départ bien plus précise qu’un simple voyant orange au tableau de bord.
Lecture, effacement, données en direct : les trois usages courants
Avec un outil adapté, la prise OBD permet de lire les défauts mémorisés, d’effacer certains codes après réparation, et parfois de consulter des données en direct comme le régime moteur, la température ou des valeurs de capteurs. Il faut toutefois garder une règle simple en tête : effacer un défaut sans traiter la cause revient à couper le témoin, pas à réparer la panne. En atelier, c’est le genre de geste qui fait revenir le voyant après deux trajets.
Où trouver la prise OBD dans l’habitacle ?

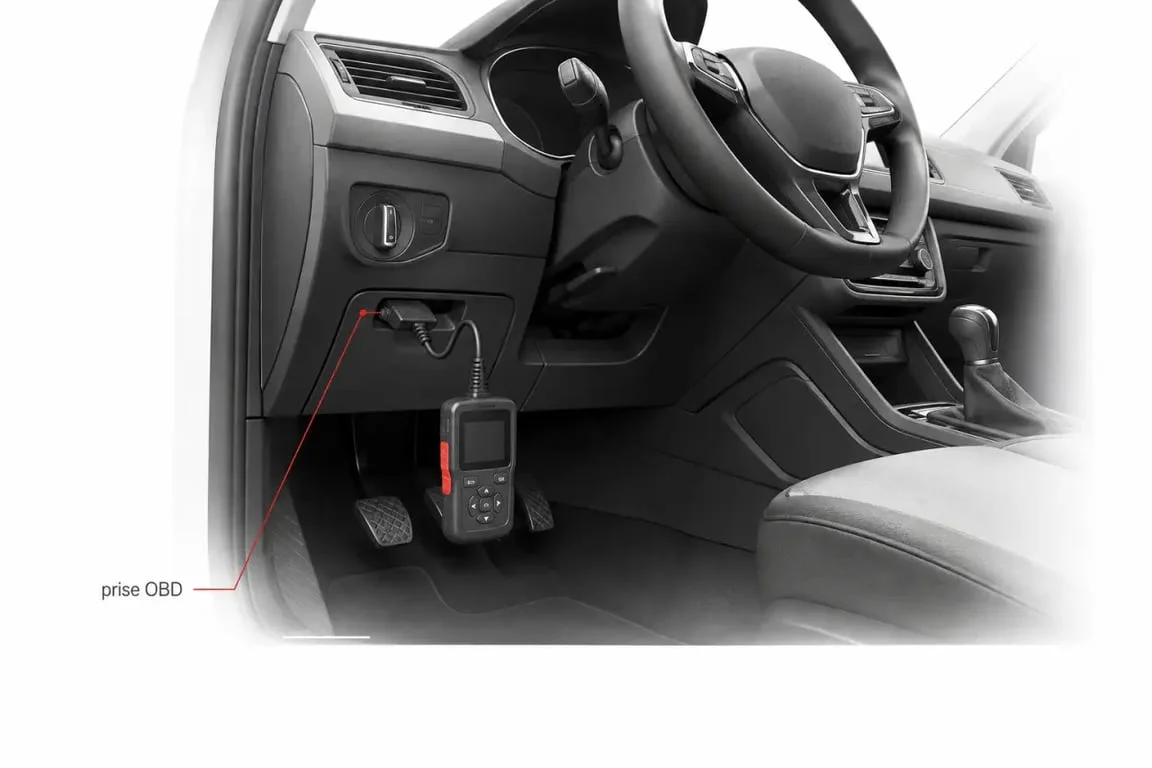

Sur la majorité des voitures modernes, la prise OBD se trouve dans l’habitacle, souvent sous le tableau de bord, côté conducteur, à proximité de la colonne de direction. Elle prend la forme d’un connecteur trapézoïdal, généralement accessible sans outil, même si certains constructeurs aiment la dissimuler derrière un cache plastique.
- Sous le volant, près des pédales ou de la boîte à fusibles.
- Sur le côté gauche du tableau de bord, visible porte ouverte.
- Dans la console centrale, sous un petit volet ou près du frein à main.
- Derrière un cache sous la planche de bord, parfois clipsé assez fermement.
Le plus simple est souvent de se mettre à genoux côté conducteur, lampe du téléphone en main, puis de remonter visuellement depuis les pédales vers le bas du tableau de bord. Si vous cherchez à l’aveugle, vous risquez surtout de confondre un faisceau, un boîtier additionnel ou un connecteur de service.
Ne pas confondre prise, outil et protocole
La prise OBD est le connecteur physique. Le lecteur OBD est l’appareil que vous branchez dessus. Le protocole, lui, est la langue utilisée pour communiquer avec le véhicule. C’est là que naissent beaucoup d’incompréhensions : deux voitures peuvent avoir une prise qui se ressemble, mais ne pas donner accès aux mêmes informations avec le même boîtier.
Brancher un lecteur OBD sans faire de fausse manœuvre
La manipulation est simple, mais elle mérite d’être faite proprement. Avant de brancher, coupez les accessoires électriques inutiles. Insérez le lecteur sans forcer, la forme du connecteur impose normalement le bon sens. Mettez ensuite le contact, ou démarrez le moteur si l’application ou la valise le demande.
- Localisez la prise OBD et vérifiez qu’elle n’est pas abîmée.
- Branchez le lecteur OBD ou le boîtier Bluetooth/Wi-Fi.
- Mettez le contact, sans forcément démarrer.
- Lancez la lecture depuis l’appareil ou l’application.
- Notez les codes défaut avant toute suppression.
Une prise OBD fonctionne un peu comme un point de contrôle dans un circuit : elle n’est ni le moteur, ni le calculateur, mais le passage qui laisse sortir une information au bon moment. Si vous l’utilisez sans méthode, vous obtenez des codes parfois confus. Si vous observez l’ordre d’apparition, le contexte du voyant et les données associées, vous commencez à distinguer une vraie panne d’un défaut ancien resté en mémoire.
Compatibilité : quel lecteur OBD choisir selon son besoin ?
La compatibilité dépend du véhicule, du standard pris en charge et du niveau de l’outil. Un petit lecteur OBD basique suffit souvent pour lire un voyant moteur et relever un code générique. Une valise multimarque va plus loin : elle peut accéder à davantage de calculateurs selon les modèles, comme l’ABS, l’airbag ou la boîte automatique. Rien n’est automatique, l’accès dépend toujours de l’outil et du véhicule.
| Outil | Usage principal | Limite à connaître |
|---|---|---|
| Lecteur OBD simple | Lire et effacer certains codes moteur | Accès souvent limité aux défauts génériques |
| Boîtier OBD avec application | Diagnostic grand public, données en direct | Qualité très variable selon l’application |
| Valise de diagnostic | Diagnostic plus large et fonctions avancées | Prix plus élevé, compatibilité à vérifier |
Avant d’acheter, vérifiez l’usage visé
Si votre objectif est simplement de comprendre pourquoi le voyant moteur s’est allumé, un lecteur OBD fiable et lisible suffit. Si vous entretenez plusieurs véhicules, une valise multimarque devient plus cohérente. Pour un usage ponctuel avant l’achat d’une occasion, l’important est surtout de pouvoir lire les défauts présents et mémorisés, puis de vérifier s’ils reviennent après essai routier.
Quand la prise OBD ne répond pas : les vérifications utiles
Un boîtier qui ne se connecte pas n’est pas forcément défectueux. Commencez par les bases : contact mis, lecteur bien enfoncé, application configurée sur le bon type de connexion, Bluetooth ou Wi-Fi actif selon le modèle. Sur certaines voitures, une tension batterie trop faible peut aussi perturber le dialogue électronique.
- Essayez le lecteur sur un autre véhicule pour isoler la panne.
- Contrôlez visuellement les broches de la prise OBD.
- Vérifiez les fusibles liés à la prise diagnostic ou à l’alimentation habitacle.
- Évitez les adaptateurs douteux, surtout sur un véhicule récent.
- Ne forcez jamais un connecteur qui ne s’aligne pas correctement.
Le bon verdict est simple : la prise OBD est un excellent raccourci vers le diagnostic, pas une boule de cristal. Elle aide à gagner du temps, à éviter les suppositions et à mieux discuter avec un garagiste. Mais un code défaut doit toujours être recoupé avec les symptômes, l’historique d’entretien et un minimum de contrôle mécanique.
